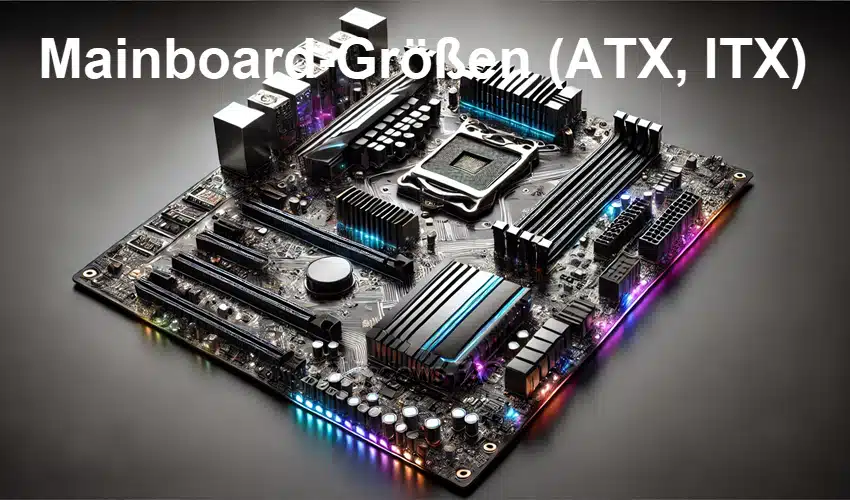

Welche unterschiedlichen Mainboard Größen gibt es? Die Mainboard Größe bestimmt in aller Regel die Größe des PC-Gehäuses. Beim Zusammenstellen oder Aufrüsten eines PCs ist somit die Wahl des richtigen Mainboards sehr wichtig. Die Mainboardgröße bestimmt in aller Regel, welches PC Gehäuse benötigt wird und welche Erweiterungen möglich sind. In diesem umfassenden Artikel zum Thema „Mainboard Größen“ gehen wir detailliert auf die verschiedenen Mainboard-Größen ein, zeigen die Unterschiede zwischen ATX und ITX Mainboards auf und beantworten die häufigsten Fragen zu diesem Thema.
Welche Mainboard-Größen gibt es?
Das Mainboard ist die Zentrales des Computer-Systems. Mainboards gibt es in verschiedenen Standard-Größen, die jeweils für unterschiedliche Anwendungen und Anforderungen optimiert sind. Größere Mainboards wie E-ATX bieten mehr Platz für Erweiterungskarten und Anschlüsse, während kleinere Formate wie Mini-ITX für kompakte und energieeffiziente Systeme ideal sind. Die Wahl der richtigen Größe beeinflusst sowohl die Erweiterbarkeit als auch die Kühlmöglichkeiten und die Gehäusekompatibilität. Die wichtigsten Mainboard-Formate sind:
- E-ATX (Extended ATX) – Die größte Variante mit mehr Platz für Erweiterungsslots und Anschlüsse, oft in High-End-Workstations und Servern genutzt.
- ATX (Advanced Technology eXtended) – Der Standard für Gaming- und High-End-PCs mit ausreichenden Erweiterungsmöglichkeiten.
- Micro-ATX – Eine kompaktere Variante mit weniger Erweiterungsslots, aber dennoch leistungsfähig, besonders für Budget-Systeme geeignet.
- Mini-ITX – Ein sehr kompaktes Format für kleine, platzsparende Systeme, oft für HTPCs und Mini-Gaming-Rigs genutzt.
- Nano-ITX, Pico-ITX und andere – Diese sind für spezielle Anwendungen wie Embedded-Systeme und IoT-Plattformen gedacht.
Kann man ein Micro-ATX Mainboard in ein ATX Gehäuse einbauen?
Ja, ein Micro-ATX Mainboard kann problemlos in ein ATX-Gehäuse eingebaut werden. ATX-Gehäuse bieten in der Regel Bohrungen für verschiedene Mainboard-Größen, darunter auch Micro-ATX. Der Vorteil eines solchen Setups ist, dass das Gehäuse mehr Platz für bessere Belüftung, größere Grafikkarten und andere Erweiterungen bietet. Wer sich nicht sicher ist, sollte in der Anleitung des Gehäuses nachsehen, ob es für Micro-ATX optimiert ist.
Ein weiterer Vorteil der Nutzung eines Micro-ATX Mainboards in einem ATX-Gehäuse ist die verbesserte Kabelführung, da das größere Gehäuse mehr Raum für das Verlegen und Ordnen der Kabel bietet. Dies erleichtert den Luftstrom und trägt zu einer besseren Kühlung des Systems bei. Zudem können längere Netzteile und High-End-Kühler verbaut werden.
Welche ATX-Größen gibt es?
Die Hauptvarianten des ATX-Standards sind:
- Standard-ATX (305 mm x 244 mm) – Der gängige Standard für Gaming– und Workstation-PCs.
- Extended-ATX (E-ATX) (bis zu 305 mm x 330 mm) – Für High-End-Systeme mit mehr RAM-Bänken und PCIe-Slots.
- XL-ATX (etwas breiter und länger als E-ATX, meist für Workstations und Server verwendet) – Bietet maximalen Erweiterungsspielraum.
Was ist ein Mini-ITX Mainboard?
Ein Mini-ITX Mainboard ist eine kompakte Mainboard-Variante mit den Maßen 170 mm x 170 mm. Es wurde für platzsparende und energieeffiziente Systeme entwickelt, wie z. B. HTPCs (Home Theater PCs) oder kompakte Gaming-PCs. Trotz der geringen Größe bietet es oft ausreichend Leistung für viele Anwendungen, hat jedoch meist nur einen PCIe-Steckplatz und weniger RAM-Bänke. Aufgrund dieser Einschränkungen muss man sich vor dem Kauf genau überlegen, ob die Anforderungen erfüllt werden können.
Mini-ITX Mainboards sind ideal für Systeme, die wenig Platz beanspruchen, aber dennoch eine gute Performance bieten sollen. Besonders in Kombination mit ITX-Gehäusen kann ein sehr kompaktes und dennoch leistungsstarkes System entstehen.
Was ist ein Micro-ATX Gehäuse?
Ein Micro-ATX Gehäuse ist speziell für Micro-ATX Mainboards ausgelegt. Es ist kompakter als ein ATX-Gehäuse, bietet aber trotzdem genug Platz für mehrere Erweiterungskarten, Festplatten und Kühllösungen. In vielen Fällen unterstützen Micro-ATX Gehäuse auch Mini-ITX Mainboards, aber nicht ATX oder größere Formate.
Micro-ATX Gehäuse sind eine beliebte Wahl für PC Anwender, die einen Kompromiss zwischen Größe und Erweiterbarkeit suchen. Sie eignen sich besonders für Heim- und Büro-PCs, die eine durchschnittliche Leistung benötigen, aber nicht so groß wie ein ATX-System sein sollen. Auch preisbewusste Gamer setzen häufig auf Micro-ATX, da diese Gehäuse einen gute Mittelweg zwischen Erweiterungsmöglichkeiten und Platzersparnis bieten. Sie sind oft günstiger als große ATX-Gehäuse und bieten dennoch ausreichend Platz für eine spätere Hardware-Ausstattung.
Passt ein ATX-Netzteil in ein Micro-ATX-Gehäuse?
Ja, die meisten Micro-ATX Gehäuse sind so konstruiert, dass sie standardmäßige ATX-Netzteile aufnehmen können. Man sollte jedoch die maximale Netzteillänge überprüfen, da einige besonders kompakte Micro-ATX Gehäuse Einschränkungen haben.

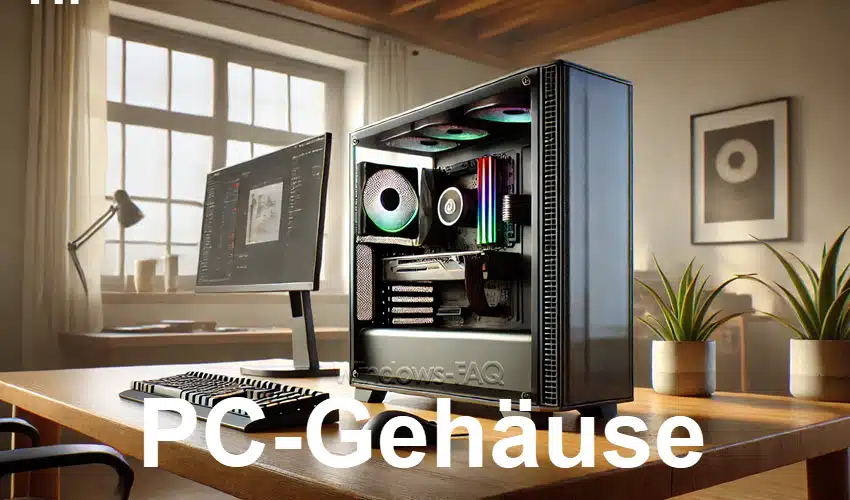

Welche Größen gibt es bei einem PC-Gehäuse?
PC-Gehäuse gibt es in verschiedenen Größen, die jeweils unterschiedliche Mainboard-Typen unterstützen. Die Wahl der passenden Gehäusegröße ist entscheidend, da sie bestimmt, welche Mainboard-Formate genutzt werden können, wie viele Erweiterungsslots zur Verfügung stehen und wie effizient das Kühlsystem arbeitet. Ein zu kleines Gehäuse kann die Komponenten einengen und den Luftstrom einschränken, während ein zu großes Gehäuse unnötig Platz beanspruchen kann.
- Full-Tower – Sehr groß, unterstützt E-ATX, ATX und kleinere Formate.
- Mid-Tower – Die gängigste Variante, geeignet für ATX und Micro-ATX.
- Mini-Tower – Kompakt, passend für Micro-ATX und Mini-ITX Mainboards.
- Small Form Factor (SFF) und Cube-Gehäuse – Speziell für Mini-ITX oder kleinere Mainboards.
Auf jedem Mainboard sind neben der CPU auch die RAM Module (Speicherbausteine) und die CMOS Bios Batterie zu finden.
Was für Mainboard-Größen gibt es? (Tabelle)
| Mainboard-Typ | Abmessungen (B x H) | Erweiterungsslots | Verwendungszweck |
|---|---|---|---|
| E-ATX | 305 mm x 330 mm | 7-8+ | High-End-Gaming, Workstations |
| ATX | 305 mm x 244 mm | 7 | Gaming, High-Performance-Desktops |
| Micro-ATX | 244 mm x 244 mm | 4 | Standard-PCs, Budget-Gaming |
| Mini-ITX | 170 mm x 170 mm | 1 | HTPCs, kompakte Gaming-PCs |
| Nano-ITX | 120 mm x 120 mm | 0 | Embedded-Systeme, spezielle Anwendungen |
| Pico-ITX | 100 mm x 72 mm | 0 | IoT, Mini-Computer |
Wer mehr Informationen über das Mainboard seines PCs erfahren möchte, der sollte sich unsere Anleitung „Mainboard herausfinden – So geht´s unter Windows“ lesen.
Bekannte Mainboard-Hersteller
Neben den verschiedenen Mainboard-Größen gibt es eine Vielzahl von Herstellern, die hochwertige Modelle für unterschiedliche Anwendungen anbieten. Hier sind einige der bekanntesten Mainboard-Hersteller:
| Hersteller | Spezialisierung | Besondere Merkmale |
| ASUS | Gaming, High-End, Workstations | ROG-Serie für Gamer, TUF-Serie für Langlebigkeit |
| MSI | Gaming, Overclocking | MPG- und MEG-Serie für Enthusiasten, solide BIOS-Unterstützung |
| Gigabyte | Gaming, Budget, Workstations | AORUS-Serie für Gamer, langlebige Komponenten |
| ASRock | Preis-Leistung, Mini-ITX | Phantom Gaming für Gamer, gute Mini-ITX Auswahl |
| EVGA | Enthusiasten, Overclocking | Hochwertige VRM-Designs, begrenzte Modellvielfalt |
| Biostar | Budget, Einsteiger | Solide Einsteiger-Mainboards zu günstigen Preisen |
Fazit
Die Wahl des richtigen Mainboards ist sehr wichtig und beeinflusst das letztendlich das gesamte System. Für Gamer und Poweruser sind ATX- oder E-ATX-Mainboards ideal, da sie viele Erweiterungsmöglichkeiten und eine hohe Leistung bieten. Wer ein kompaktes, aber dennoch leistungsstarkes System wünscht, sollte ein Micro-ATX oder Mini-ITX Mainboard in Betracht ziehen. Für Büroanwendungen oder HTPCs eignen sich vor allem Mini-ITX- oder Nano-ITX-Mainboards, da sie extrem platzsparend und zugleich auch energieeffizient sind. Letztendlich sollte die Wahl des Mainboards immer basierend auf den persönlichen Anforderungen an die Leistung, die Erweiterbarkeit und der Gehäusegröße orientieren.
